发表时间：2022-04-22浏览次数：
阀门型号编制方法规定了阀门的型号编制、阀门类型、驱动方式、连接形式、结构形式、密封面材料、压力和阀体材料代号和代号的表示方法。阀门型号编制方法适用于各类闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、排污阀、柱塞阀、减压阀、疏水阀、安全阀的管道阀门产品。
阀门类型代号

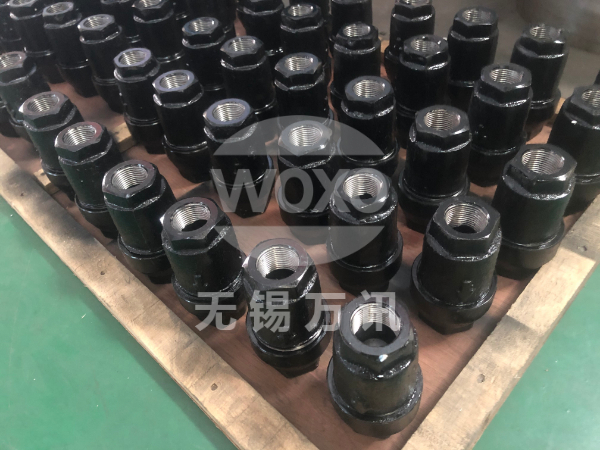

| 阀 门 类 型 | 代号 | 阀门类型 | 代号 |
| 弹簧载荷安全阀 | A | 排 污 阀 | P |
| 蝶 阀 | D | 球 阀 | Q |
| 隔 膜 阀 | G | 蒸汽疏水阀 | S |
| 杠杆式安全阀 | GA | 柱 塞 阀 | U |
| 止回阀和底阀 | H | 旋 塞 阀 | X |
| 截 止 阀 | J | 减 压 阀 | Y |
| 节 流 阀 | L | 闸 阀 | Z |
具有其他功能作用或带有其他特异结构的阀门表示代号
| 第二功能作用名称 | 代号 | 第二功能作用名称 | 代号 |
| 保温型 | B | 排渣型 | P |
| 低温型 | Da | 快速型 | Q |
| 防火型 | F | （阀杆密封）波纹管型 | W |
| 缓闭型 | H | — | — |
阀门驱动方式代号
| 驱动方式 | 代号 | 驱动方式 | 代号 |
| 电 磁 动 | 0 | 锥 齿 轮 | 5 |
| 电磁—液动 | 1 | 气 动 | 6 |
| 电—液动 | 2 | 液 动 | 7 |
| 蜗 轮 | 3 | 气 — 液动 | 8 |
| 正 齿 轮 | 4 | 电 动 | 9 |
注：代号1、代号2及代号8是用在阀门启闭时，需有两种动力源同时对阀门进行操作。
阀门连接端连接形式代号
| 连 接 形 式 | 代 号 | 连 接 形 式 | 代 号 |
| 内 螺 纹 | 1 | 对 夹 | 7 |
| 外 螺 纹 | 2 | 卡 箍 | 8 |
| 法 兰 式 | 4 | 卡 套 | 9 |
| 焊 接 式 | 6 |

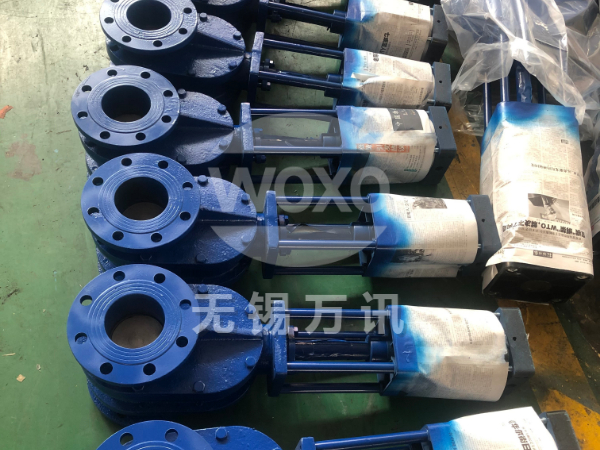

闸阀结构形式代号
| 结 构 形 式 | 代号 |
| 阀杆升降式（明杆） | 0 |
| 楔式闸板 | |
| 弹 性 闸 板 | |
| 刚性闸板 | 1 |
| 单 闸 板 | |
| 双 闸 板 | 2 |
| 平行式闸板 | 3 |
| 单 闸 板 | |
| 双 闸 板 | 4 |
| 阀杆非升降式（暗杆） | 5 |
| 楔式闸板 | |
| 单 闸 板 | |
| 双 闸 板 | 6 |
| 平行式闸板 | 7 |
| 单 闸 板 | |
| 双 闸 板 | 8 |
截止阀、节流阀和柱塞阀结构形式代号
| 结 构 形 式 | 代 号 |
| 阀瓣非平衡式 | 1 |
| 直通流道 | |
| Z形流道 | 2 |
| 三通流道 | 3 |
| 角式流道 | 4 |
| 直流流道 | 5 |
| 阀瓣平衡式 | 6 |
| 直通流道 | |
| 角式流道 | 7 |

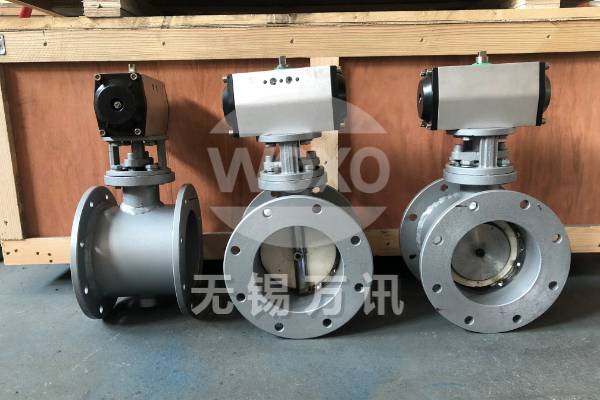

球阀结构形式代号
| 结 构 形 式 | 代 号 | 结 构 形 式 | 代 号 |
| 浮 动 球 | 1 | 固 定 球 | 7 |
| 直通流道 | 直通流道 | ||
| Y形三通流道 | 2 | 四通流道 | 6 |
| L形三通流道 | 4 | T形三通流道 | 8 |
| T形三通流道 | 5 | L形三通流道 | 9 |
| — | — | 半球直通 | 0 |
蝶阀结构形式代号
| 结 构 形 式 | 代 号 | 结 构 形 式 | 代 号 |
| 密 封 型 | 0 | 非密封型 | 5 |
| 单 偏 心 | 单 偏 心 | ||
| 中心垂直板 | 1 | 中心垂直板 | 6 |
| 双 偏 心 | 2 | 双 偏 心 | 7 |
| 三 偏 心 | 3 | 三 偏 心 | 8 |
| 连杆机构 | 4 | 连杆机构 | 9 |
