Z644TC气动陶瓷双闸板出料阀

发表时间:2021-08-13浏览次数:

Z644TC气动陶瓷双闸板出料阀

  Z644TC气动陶瓷双闸板出料阀说明书:

  Z644TC气动陶瓷双闸板阀是闸阀的升级产品,内衬采用工程陶瓷材料,阀体阀盖采用WCB碳钢件及无缝钢管焊接,填料采用硬密封,耐磨性极好。气锁陶瓷出料阀采用上装式结构,在高压、大口径条件下减少了阀体自身的连接螺栓,增强了阀门的可靠性且能克服系统自重对阀门正常工作的影响。

  Z644TC气动陶瓷双闸板出料阀型号参数:

  型号:Z644TC

  公称通径:DN50-DN1000(2"-4")

  公称压力:PN1.0-4.0Mpa(150-300Lb)

  使用温度:≤250℃

  介质:干灰、粉煤灰及固体颗粒等

  包装:木箱包装、布袋包装

  Z644TC气动陶瓷双闸板出料阀性能:

  1、闸板、闸座和流道部位,使用高性能的结构陶瓷制造,耐磨损、寿命长。

  2、平行双闸板设计,两闸板用弹簧撑开,使闸板与阀座始终紧密贴合,既可擦除密封面上的结垢,又可密封效果。

  3、阀门关闭的过程中阀板可自旋。这样就实现了密封副均匀磨损,显著提高使用寿命。

  4、三段式阀体,更换内部陶瓷配件方便,易于维修。

  Z644TC气动陶瓷双闸板出料阀零件材料:

序号

 名称

 材料

 序号

 名称

 材料

 1

 阀体

WCB

中阀体

 WCB

 2

 阀座

 结构陶瓷

填料

 柔性石墨

 3

 阀板

WCB 结构陶瓷

填料压盖

WCB

 4

 阀板座

 WCB

 支柱

 25#

 5

 螺母

25#

10

 气动装置

成品件

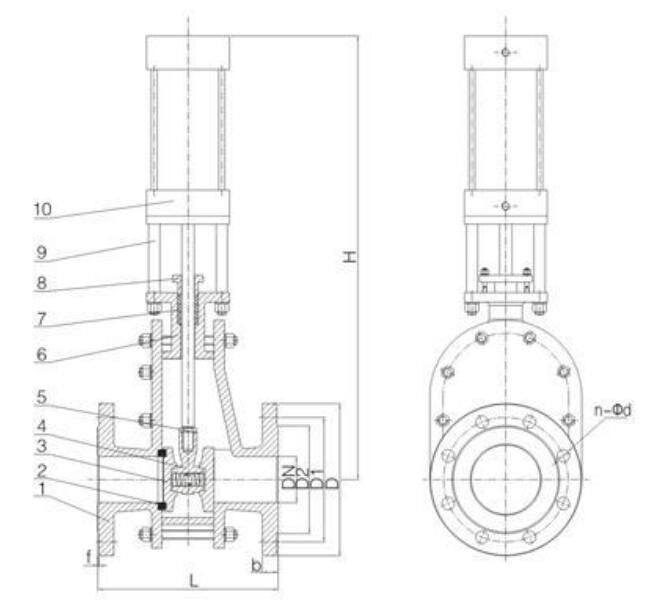

  Z644TC气动陶瓷双闸板出料阀结构图:
