阀门种类图片大全:阀门分几种类型

发表时间:2022-04-22浏览次数:

  阀门(famen)是流体输送系统中的控制部件,具有截止、调节、导流、防止逆流、稳压、分流或溢流泄压等功能。按照不同的分类标准,阀门的种类多种多样,各种阀门还有各自独特的地方。

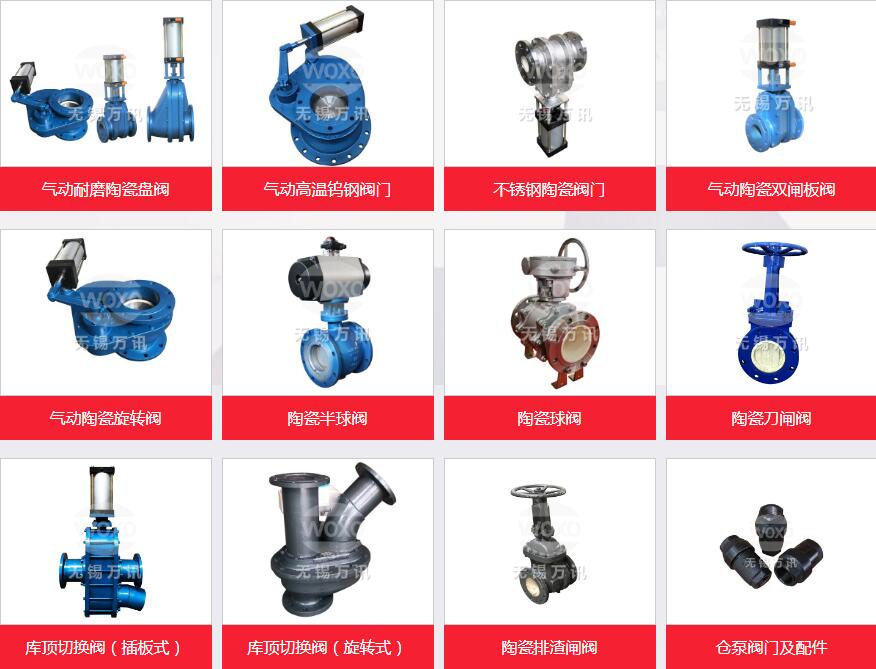

  阀门几种类型图片

阀门种类图片大全

  一. 按作用和用途分类

  1、截断阀:截断阀又称闭路阀,其作用是接通或截断管路中的介质。截断阀类包括闸阀、截止阀、旋塞阀、球阀、蝶阀和隔膜等。

  2、止回阀:止回阀又称单向阀或逆止阀,其作用是防止管路中的介质倒流。水泵吸水关的底阀也属于止回阀类。

  3、安全阀:安全阀类的作用是防止管路或装置中的介质压力超过规定数值,从而达到安全保护的目的。

  4、调节阀:调节阀类包括调节阀、节流阀和减压阀,其作用是调节介质的压力、流量等参数。

  5、分流阀:分流阀类包括各种分配阀和疏水阀等,其作用是分配、分离或混合管路中的介质。

  二. 按公称压力分类

  1、真空阀:指工作压力低于标准大气压的阀门。

  2、低压阀:指公称压力PN ≤1.6Mpa 的阀门。

  3、中压阀:指公称压力PN 为2.5、4.0、6.4Mpa的阀门。

  4、高压阀:指工称压力PN 为10~80Mpa的阀门。

  5、超高压阀:指公称压力 PN≥100Mpa的阀门。

  三. 按工作温度分类

  1、超低温阀:适用于介质温度-150℃以下。

  2、低温阀:适用于介质温度-150℃~-40℃。

  3、常温阀:适用于介质温度-40℃~425℃。

  4、高温阀:适用于介质温度425℃ ~600℃

  5、超高温阀:用于介质工作温度t>600℃的阀门。

  四. 按驱动方式分类

  自动阀是指不需要外力驱动,而是依靠介质自身的能量来使阀门动作的阀门。如安全阀、减压阀、疏水阀、止回阀、自动调节阀等。

  动力驱动阀:动力驱动阀可以利用各种动力源进行驱动。

  电动阀:借助电力驱动的阀门。

  气动阀:借助压缩空气驱动的阀门。

  液动阀:借助油等液体压力驱动的阀门。

  此外还有以上几种驱动方式的组合,如气-电动阀等。

  手动阀:手动阀借助手轮、手柄、杠杆、链轮,由人力来操纵阀门动作。当阀门启闭力矩较大时,可在手轮和阀杆之间设置此轮或蜗轮减速器。必要时,也可以利用万向接头及传动轴进行远距离操作。

  五. 按公称通径分类

  1、小通径阀门:公称通径DN≤40mm的阀门。2

  2网、中通径阀门:公称通径DN为50~300mm的阀门。3

  3、大通径阀门:公称阀门DN为350~1200mm的阀门。4

  4、特大通径阀门:公称通径DN≥1400mm的阀门。

  六 按结构特征分类

  1、截门阀:启闭件(阀瓣)由阀杆带动沿着阀座中心线作升降运动;

  2、旋塞阀:启闭件(闸阀)由阀杆带动沿着垂直于阀座中心线作升降运动;

  3、旋塞阀:启闭件(锥塞或球) 围绕自身中心线旋转;

  4、旋启阀:启闭件(阀瓣) 围绕座外的轴旋转;

  5、蝶阀:启闭件(圆盘) 围绕阀座内的固定轴旋转;

  6、滑阀:启闭件在垂直于通道的方向滑动。

  七. 按连接方法分类

  1.螺纹连接阀门:阀体带有内螺纹或外螺纹,与管道螺纹连接。

  2.法兰连接阀门:阀体带有法兰,与管道法兰连接。

  3.焊接连接阀门:阀体带有焊接坡口,与管道焊接连接。

  4.卡箍连接阀门:阀网体带有夹口,与管道夹箍连接。

  5.卡套连接阀门:与管道采用卡套连接。

  6、对夹连接阀门:用螺栓直接将阀门及两头管道穿夹在一起的连接形式。

  八 按阀体材料分类

  1、金属材料阀门:其阀体等零件由金属材料制成。如铸铁阀、碳钢阀、合金钢阀、铜合金阀、铝合金阀、铅合金阀、钛合金阀、蒙乃尔合金阀等。

  2、非金属材料阀门:其阀体等零件由非金属材料制成。如塑料阀、陶 阀、搪 阀、玻璃钢阀等。

  3、金属阀体衬里阀门:阀体外形为金属,内部凡与介质接触的主要表面均为衬里,如衬胶阀、 衬塑料阀、衬陶阀等。
