气动陶瓷旋转阀(摆动阀)当前位置: 主页 > 产品中心 > 气动陶瓷旋转阀(摆动阀)

气动陶瓷旋转阀

发表时间:2021-08-20浏览次数:

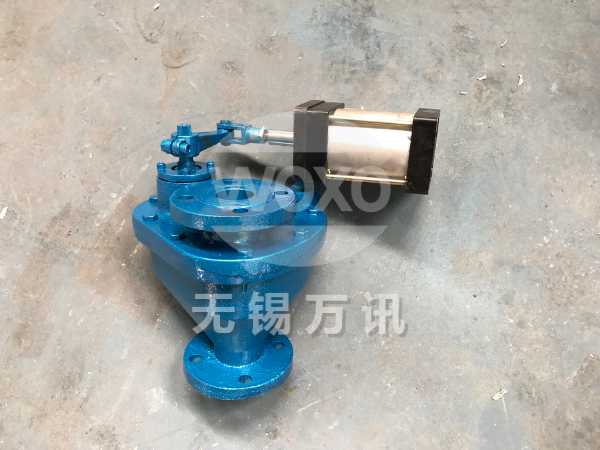

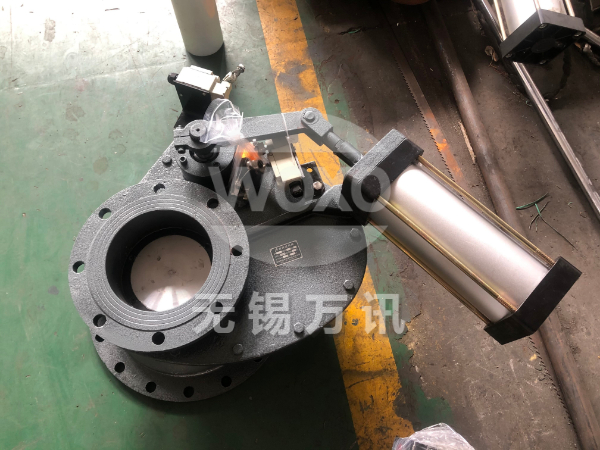

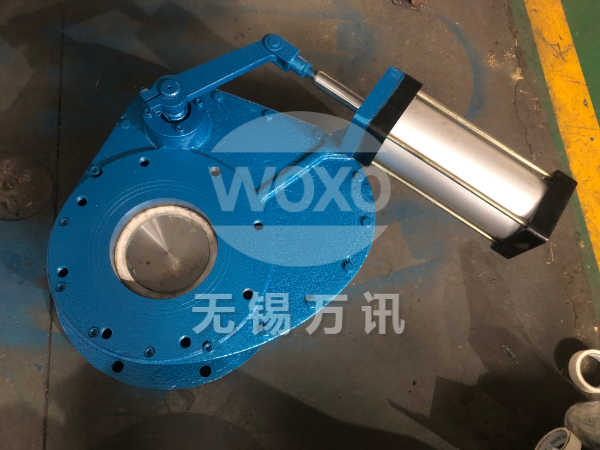

  设备实物图:

气动陶瓷旋转阀

  设备简介:

  本款气动陶瓷旋转阀(陶瓷旋转阀/盘阀)采用结构陶瓷作密封副(闸板及阀座均为高强度耐磨增韧结构陶瓷材料),硬度高,耐冲刷,耐磨损,大阀腔设计,旋转式闸板密封结构,启闭过程中闸板自旋,启闭灵活,并有研磨自洁功能,阀门关闭时单向密封,适用于干灰、粉煤、渣浆、颗粒物料等介质的输送。常用于气力输送系统中作进料、出料以及排气平衡,无积灰、无卡涩、维护简单、使用寿命长。

  性能特点:

  所有与介质接触的部分均为结构陶瓷材料,其化学稳定性及硬度极高(洛氏硬度HRC90),仅次于金刚石。

  1.   1、本阀具有极高的耐磨损、耐腐蚀、耐冲蚀性能,且隔热性好、热膨胀小。

  2.   2、陶瓷良好的耐磨性,让本阀经久耐用,可靠性极高,使用寿命长,是钛合金阀和蒙乃尔阀的2-4倍。

  3.   3、用于高硬度的颗粒介质,或有软颗粒但又有腐蚀的介质中,本阀门具有无可比拟的绝对优势,也是目前唯一合适此类介质的阀门。

  应用范围:

  耐磨陶瓷阀门主要应用于电力、石油、化工、冶金、采矿、污水处理等工业领域,尤其是面对高磨损、强腐蚀、高温、高压等恶劣工况,陶瓷阀更显示出它卓越的性能。陶瓷阀门能满足高磨损、强腐蚀的使用环境,尤其突出的特点是超长的使用寿命,陶瓷阀门的性能价格比远远优于其它同类金属阀门。随着科学技术的不断发展和进步,陶瓷材料从配方、成型、加工及装配工艺等各方面的技术更加趋于成熟和完备,陶瓷阀门以其优异的性能越来得到阀门行业人士的认同。利用制造陶瓷阀门的成功经验还可以推广应用于更广泛的工程领域。

  主要标准规范:

设计与制造

GB/T 12224

连接端尺寸Connection enddimension

结构长度Structural length

厂商标准Manufacturer"s standard

法兰尺寸Flange dimension

JB/T79.1

检验与试验 Inspection and test

GB/T 9092

材料Material

碳钢Carbon steel

GB/T 12229

不锈钢Stainless steel

GB/T 12230

标志Mark

GB/T 12220

供货 Supply

GB/T 12252

  零部件材料:

序号

名称

材料

序号

名称

材料

1

中体Middle body

WCB

5

托架Bracket

WCB

2

法体Flange body

WCB

6

阀体Body

WCB

3

阀座Seat

结构陶瓷Structural Ceramic

7

气动装置Pneumatic device

成品件Finished pieces

4

阀板Plate

WCB 结构陶瓷WCB of Structural Ceramic

8

支架Blacket

Q235

  安装使用说明:

  •   该系列阀门替代圆顶阀、翻转阀、吊中阀、双闸板阀门用作仓泵的进料阀,也可用于矿山、化工等各类有磨损的干灰、水渣等介质的管道上作启闭之用。使用公称压力1.0MPA,适用温度小于等于200度,气源压力0.6-0.8MPA。

  •   本阀门关闭后任何方向全部密封。阀体中间采用WCB铸钢件及无缝钢管焊接。密封面采用硬密封件。

  •   本阀料口全流通无阻挡物有吹堵装置,耐磨性能,密封性能好,气动负荷小卡灰及结灰现象少。

  •   本阀采用曾韧结构陶瓷密封,机械强度高耐磨性能好使用寿命长。结构紧凑可任意角度安装。
